靜音發電機組配件傳動系統安裝步驟
江蘇中動電力設備有限公司 / 2022-08-25

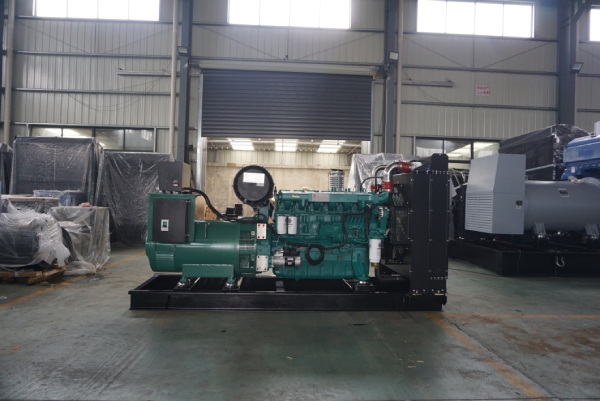

在柴油機的運行和發電過程中，主要原理是安裝無刷同步發電機和柴油機曲軸同軸，通過發動機的旋轉驅動電機轉子。根據電磁感應原理，發電機輸出感應電動勢，關閉負載回路產生電流。柴油機附件從曲軸驅動功率，并配備前齒輪。
泵驅動裝置：它通過安裝在前齒輪室上并通過樣條連接到泵上的孔向泵輸送電力，泵傳動軸的末端有一個滑輪為柴油機提供動力。泵傳動軸的前端有一個襯套齒輪室蓋，在傳動軸的后端有兩個軸套。所述潤滑油通過驅動所述支架中的油通道提供給所述套管。進入襯里的部分油潤滑通過軸孔的連接接頭。軸上有小孔，防止太多油進入連接接頭。
燃油泵和空氣壓縮機驅動裝置：他們安裝在靜音發電機組的左側，動力通過空穴通過怠速輪傳送。空氣壓縮機驅動裝置的鏈輪輪轂上的螺栓是特殊的，在螺栓上鉆一個孔，為連接件提供潤滑油，而油泵驅動裝置爪節上的螺栓沒有孔。驅動齒輪上有一個裝配標記，不必與左凸輪軸中間齒輪上的標記對齊。柴油機在輔助傳動滑輪上有一個閥門和噴油器調整標志，必須指向滑輪軸的一端，以獲得正確的軸承端面間隙。
總督駕駛單位：調速器驅動為調速器和燃油泵提供動力。并非所有靜音發電機組都配備了這種設備，它安裝在調速器驅動器和PTB燃油泵之間，安裝在其他類型的調速器安裝外殼之間。在驅動托架中沒有襯套或推力軸承。軸的前端是在柴油機前齒輪箱蓋的襯套上支撐的。油封防止柴油進入調速器殼體的油底殼。
液壓泵驅動裝置：液壓泵可以安裝在蓋子前后的齒輪箱蓋上。如果液壓泵裝有齒輪箱蓋，則需要SAEA雙螺栓全法蘭。如果只使用厚的驅動孔，則必須將四螺栓平蓋和墊圈放置在齒輪室蓋的前面。如果只使用前驅動孔，則必須在液壓泵驅動器后面放置兩個螺栓蓋和墊圈。
