關于25Kpro機型6KTAA25-G321/G320配套線束更改優化的說明函
各經銷商、OEM：
鑒于前期25Kpro機型市場成套機組時諸多客戶遇到的發動機配套線束接線問題，我司為了解決
客戶對25K機型成套應用時的接線困擾，現如今我司對25K普通機型和25Kpro機型配套線束用戶端
接線方式進行統一；

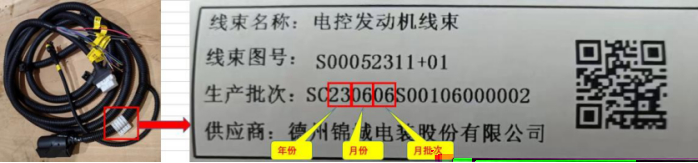

25Kpro機型配套線生產批次在SC230606前的，安裝使用接線時K68a和K88必須同時上下電；
生產批次在SC230606以后（包含）的；接線原理和普通25K機型統一，K68a、K68b都無需連接。
具體說明如下：
電器連接操作要求：
1、電源線K01、K02與控制器中24V電源常通，地線K87與控制器中地線觸點常通；
2、CAN通訊線K54、K76與控制器中CAN觸點常通；
3、ECU上電開關K88必須在啟動前5~10秒鐘完成上電；
4、停機斷K88,停機完5~10秒鐘才可斷開電瓶總電。

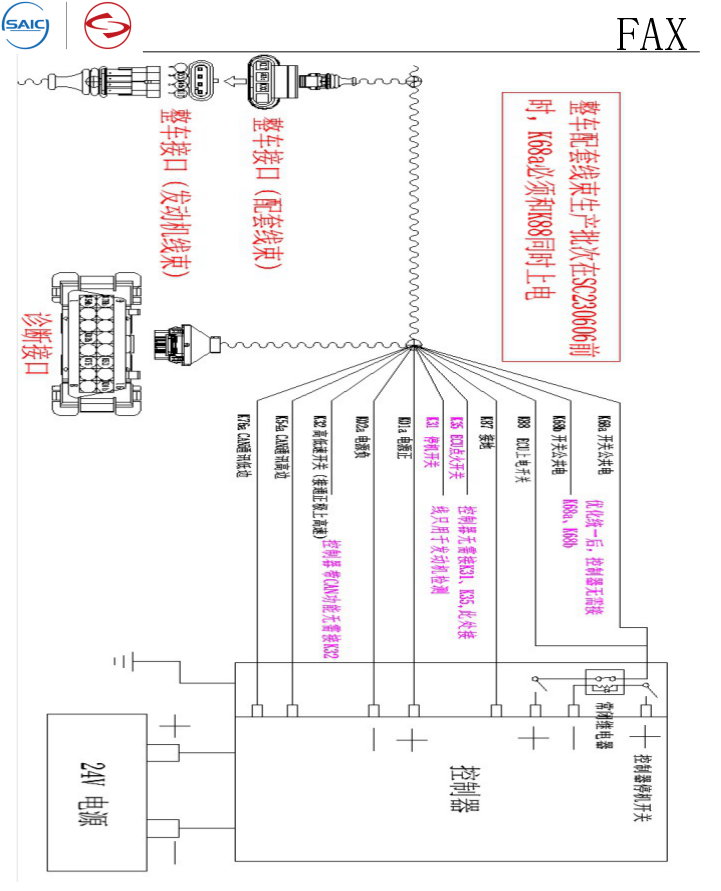

（具體配套線束接線原理請參考下頁中圖片）
如有疑問，請?jiān)谶M(jìn)行機組方案設計時或配套機組前與我司區域主任工程師聯系，進行技術交流，共同確認！
