一、發電機的類型和功能特點

發電機是指通過機器的動力發電的設備。 在這個轉換過程中，機械能源來自風能、水能、熱能、太陽能等其他形式的能源。 根據發電的類型，發電機主要分為直流發電機和交流發電機兩種。

1 .直流發電機的功能特性

DC發生器是通過外部的機械力產生DC力的發生器。

顯示其物理外觀如圖1。

圖1

直流發電機的物理外形直流發電機具有易于使用、運行可靠的特點，可以直接向需要直流供電的各種電器供電。 但是，直流發電機有整流子，容易產生火花，發電效率低。 一般而言，直流發電機作為直流電機的直流電源，可用于交流發電機的電解、電鍍、充電和勵磁。

2 .交流發電機的功能特性交流發電機是指通過外部機械力產生交流電力的發電機，分為同步交流發電機和異步交流發電機。

顯示其物理外觀如圖2。

圖2

交流發電機的外觀

同步發電機是交流發電機中最常見的一種，可以被DC電流激勵，提供有效功率和無功功率，用于向需要交流電源的各種負載設備供電。 另外，根據使用的原動機，同步發電機可以分為渦輪發電機、水力發電機、柴油發電機、風力發電機4種。 交流發電機被廣泛使用。 例如各種發電站、企業、商店、家用備用電源、汽車等。 用發電機供電。 顯示其應用例如圖3。

圖3

文章《交流發電機的應用實例》

圖4

交流發電機的應用實例(續)

2、發電機型號和技術參數為了便于發電機的生產管理和使用，國家建立了統一的發電機型號方法，發電機銘牌附在其外殼的明顯位置。 包括的參數主要有發電機型號、額定電壓、額定功率、額定功率、絕緣等級、頻率、功率因數、轉速等。

1 .所謂發電機模型，發電機模型通常是單元模型的記述，包括發電機輸出電壓的類型、發電機單元的類型、控制特性、設定編號和環境特性等。 如圖5 )五個節目。

圖5

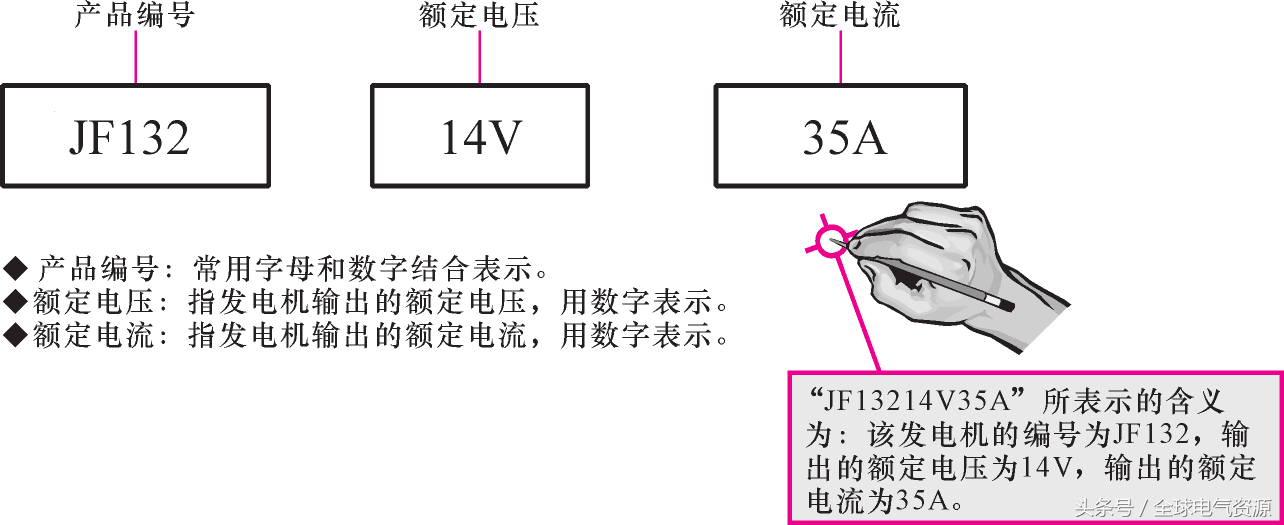

此外，如如圖6所示，還有產品號、額定電壓、額定電流等直觀且容易識別的發電機。

圖6

例如，圖7所示典型的發電機的銘牌顯示表示其型號為" 200GF6"，能夠參照上述命名方法來理解該型號顯示的意思

圖7

典型的發電機2的銘牌表示。 發電機的主要技術參數發電機的技術參數如如圖8所示，以銘牌標簽作為型號粘貼或直接顯示在發電機箱上。

圖8

典型的發電機箱技術參數表明，發電機的主要技術參數包括額定電壓、額定電流、轉速、頻率、功率因數、定子接線和絕緣等級。 額定電壓額定電壓是指發電機正常運行時輸出的額定電壓，單位為千伏。 額定電流額定電流是指發電機正常連續動作時的最大動作電流，單位為kA。 如果發電機的其他參數額定化，則發電機以該電流運行，其定子線圈的溫度上升不超過允許范圍。 (3)轉速發電機的轉速是指發電機主軸1分鐘內的最大轉速。 這個參數是判斷發電機性能的重要參數之一。 (4)頻率是發電機中交流正弦波周期的倒數，單位為赫茲。 例如，當發電機的頻率為50Hz時，意味著參數1~s (交流電力的方向等)變化50次。 (5)功率因數發電機通過電磁轉換發電，其輸出功率可分為無功功率和有效功率兩種。 無功功率主要用于磁場的產生和電和磁的轉換。 同時為用戶提供有效電力。 發電機輸出的總功率中，有效功率的比例為功率因數。 (6)定子并網發電機的定子配線可以分為三角形()配線和星形(y )配線2種。

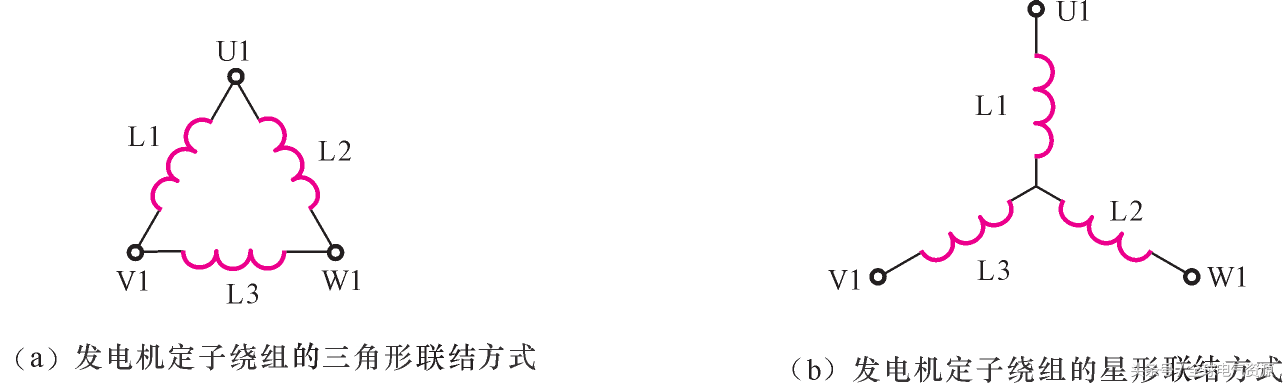

如圖9。

在發電機中，發電機定子的三個繞組通常連接成星形。

圖9

發電機定子接線方式(7)的絕緣等級發電機的絕緣等級，主要指其絕緣材料的耐高溫等級。 絕緣材料是發電機的弱點，因為在高溫下容易加速劣化和破損，所以根據絕緣材料的不同，耐熱水平也不同。 此參數通常用字符表示，其中y表示90，a表示105，e表示120，b表示130，f表示155，h表示180，c表示180或更多。 (八)其他發電機除上述技術參數外，還有發電機相數、機組總重量、制造日期等參數。 這些參數在閱讀時直觀易懂，主要在用戶使用或購買時提供參考。 第三，發電機電路內的符號表示發電機是電氣驅動和機床等控制電路內的重要部件之一。 在為每個控制電路創建電路圖時，發電機由表示其功能的模式、草圖、字符和其他符號表示，如如圖10所示，而不是由其實際形狀表示。

圖10

如線路中發生器的符號標記如圖10所示

由此可知，發電機的符號與電動機的符號相似，一般用“g”字母表示。 g是發電機，GD是DC發電機，GA是交流發電機(異步發電機)，GS是同步發電機，GH是永磁發電機。 通過這些不同的字母表記號，可以快速識別線路中使用的發電機的類型。
