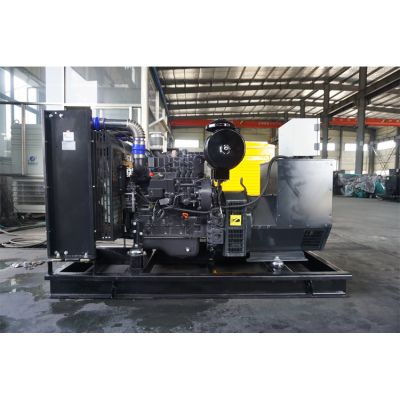

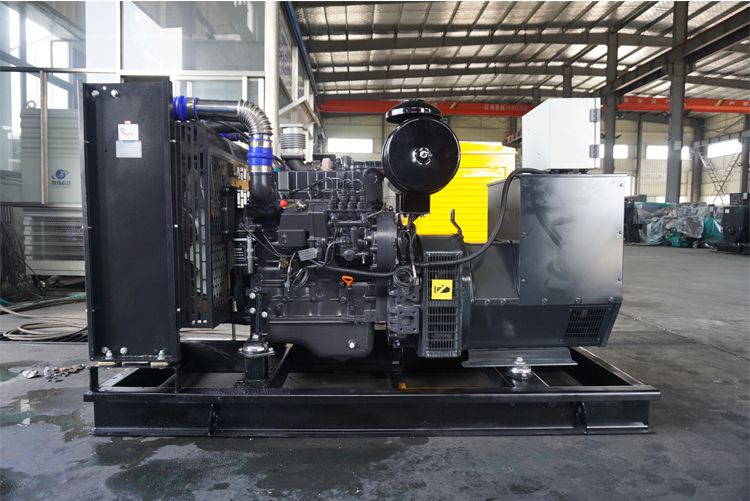

上柴系列柴油發電機組技術參數

一、技術規范

（1）機組型號：120GF

常用功率（KW）：120

備用功率（KW）：132

頻率：50Hz

輸出電壓：400/230V

轉速：1500rpm

功率因數：COSΦ=0.8（滯后）

機組燃油耗(g/Kw*h)：198

額定輸出電流（A）：216

相數/線數：三相四線

噪聲LP7m：96db

外型尺寸（mm）：2100×850×1300

重量：1000Kg

（2）柴油機：

品牌：上柴動力

產地：上海新動力汽車科技股份有限公司

型號：SC4H180D2

冷卻啟動：水冷

啟動方式：24V直流電啟動

進氣方式：空空中冷

汽缸數：4

汽缸總排量L：4.3

氣缸套型式：干式

供油方式：直噴

汽缸排列方式：直列

中冷方式：水中冷

燃油型號：國產0#輕柴油

調速方式：電子調速

煙度：≤1.5

機油型號：WD/40

缸徑/行程：105/124mm

機油容量L：15

水容量L：6.8

機油燃耗率g/kw.h:≤0.3

凈重：460KG

柴油機外形尺寸：1053*717*1158mm

（3）發電機：

品牌：馬拉松斯坦福

生產廠家：江蘇中動電力設備有限公司

產地：中國江蘇

型號：ZD-120

材質：純銅

絕緣等級：H

電壓控制方式：AVR

電壓:≤4%

額定電壓（V）：400/230

防護等級：IP23

頻率：50Hz

相數/接線：三相四線/Y型繞接

頻率調整率（%）：≤±0.5（穩態）+10～-7（瞬態）

電壓調整率（%）：≤±0.5（穩態）+20～-15（瞬態）

頻率波動率（%）：≤±0.5

電壓波動率（%）：≤±0.5

二、配置

a)標準配置

工業用水冷柴油發動機

40℃環境溫度散熱器，雙層散熱

電啟動

標準空氣過濾器

出線開關

鋼制底座帶防震墊

消聲器

蓄電池

空氣開關柜（手動）

用戶操作手冊

備注：1.機組均采用整體式結構,所有部件均穩固的安裝在結實的底座槽鋼之上。

2.確保無漏油,漏水等不良現象。

3.直噴式發電機組在海拔小于1000米,無需修正功率;1000—3000米之間,每上升500米修正4%,3000—5000米之間,每上升500米,修正6%。

4. 外型尺寸與機組重量以實物為準

三、自選配件（費用另計）：

電瓶浮充電器

ATS自動負載轉換屏

防雨型機組（箱柜）

靜音型機組（箱柜）

自保護、自啟動機組控制屏

帶“三遙”功能機組控制屏

移動拖車型電站（箱柜拖車）

靜音型移動電站（箱柜拖車）

機油、柴油、水套、防冷凝加熱器

分體式日用燃油箱、一體式底座燃油箱

四、保修期：

（國內）機組調試驗收合格后的12個月或累計運行1000小時；以先到期為準。

由于產品質量問題實行免費維修或換件，終身有償服務?。ㄒ讚p件、常用件、人為損壞、疏忽保養等均不在保修范圍內）

如因原廠調整則以原廠保修條例執行！

五、付款方式及交貨期：

貨到付款、支付寶、網銀轉帳、電匯、現金等付款方式，15個工作日內發貨。

六、執行標準：

國外標準認證ISO9001：2000

行業執行標準GB/T2820.5-09

七、配送方式：

上門自提、專車送貨、汽車配載等

購買柴油發電機機組注意事項:

1.溫馨提示:建議使用支付寶付款,安全又經濟!如果沒有支付寶,也可以直接打款,具體帳號,請咨詢店主!

2.關于發貨:買家付款后賣家將發貨,買家收到貨以后(基本都是物流)。

3.關于質保:整機質保一年,易損件,及人為使用不當除外.終身成本維修。

4.關于價格:因為是工廠直銷,沒有任何銷售加價,所以我們的價格是一律有優勢的，基本就是低利潤價!質量也一律有保障。

5.關于調試:因為網上的價格基本沒有利潤,所以我們不能夠提供上門免費調試作業,但可以電話指導,基本上只要加燃油（0號柴油）、機油、水等就可以發電,簡單易懂.如果實在需要上門調試,也可以,但差旅食住費用由買家按實際產生量承擔即可。

6、收貨付款:請買家在收到產品后,如果確認沒有問題,請及時確認用支付寶付款給本店,本店也謝謝大家的支持。

7.本店24小時三包電話：13773466778聯系人：趙工。

保養內容

1、每天開機前檢查。

2、發動機曲軸箱機油耗量。

3、冷卻液面：散熱器和中冷器芯電有無阻塞現象。

4、空氣濾清器是否被阻塞。

5、每50小時檢查。

6、蓄電池及液面 ：排除漏水，漏燃油，漏機油現象。

7、每250－300小時：更換發動機機油，更換機油濾清器和旁道機油濾清器 ，更換燃油濾清器 ，需要時排放燃油箱油污 ，張緊三角膠帶。

8、檢查散熱器和風冷式中冷器的芯電是否堵塞，是否需要清潔 ，檢查空氣管道及其軟管接頭應沒有壞件并生新擰緊卡箍 ,檢查增器的機油進回油處應無滲漏 。

9、每1200小時 ，請專業人員檢查和調整氣門間隙，檢查調整 前在發動機停車及冷態下進行， 每2400小時 ，請專業人員折卸和檢查調整噴油器 ，由專業人員檢查增壓器的工作狀態，并對發動機及發電機件進行常規檢查 ，每6個月 ，更換冷卻液過濾器，每年 ，清洗冷卻器，更換冷卻液。

SC系列50-150KW

型號	機組功率(KW/KVA)	柴油機型號	柴油機功率(KW/hp)	缸數 L	缸徑mm	行程mm	調速方式	排氣量L	燃油消耗率g/KW*h	機組重量KG	長×寬×高mm×mm×mm
ZD-50	50/62.5	SC4H95D2	68/93	4	105	124	機械/電子	4.3	204	800	1800×730×1300
ZD-75	75/94	SC4H115D2	86/117	4	105	124	機械/電子	4.3	204	900	1900×800×1300
ZD-100	100/125	SC4H160D2	116/158	4	105	124	電子調速	4.3	198	1000	2100×850×1300
ZD-100	100/125	SC4H180D2	132/180	4	105	124	電子調速	4.3	198	1000	2100×850×1300
ZD-120	120/150	SC8D220D2	160/218	6	114	135	電子調速	8.28	198	1200	2300×850×1350
ZD-150	150/187.5	SC7H230D2	170/231	6	105	124	電子調速	6.5	193	1500	2500×890×1400
ZD-150	150/187.5	SC7H250D2	185/252	6	105	124	電子調速	6.5	193	1580	2500×890×1400

所有上柴股份柴油發電機組技術參數，柴油發動機選擇用上柴股份柴油機，發電機選用江蘇中動馬拉松斯坦福發電機

柴油發電機組數據為幫助客戶了解柴油發電機組而提供,僅供參考.上柴股份柴油發電機組技術不斷更新,數據時有變動,請以實物為準!
